LCD 1602 и Arduino

13-12-2020, 16:30 0 комментариев
Как подключить LCD 1602 к Ардуино в домашних условиях и пользоваться всеми преимуществами этого цифрового устройства – рассказываем сегодня в новой статье. Речь идет о двустрочном жидкокристаллическом дисплее с отменными базовыми характеристиками, низкой стоимостью и достойным функционалом. Он имеет несколько модификаций (по колористике подсветки), надежен в эксплуатации, а также хорошо взаимодействует с библиотеками, которые можно найти на просторах сети Интернет.

Как обычно, разберем технические параметры:
  • напряжение питания: 5V;
  • угол обзора: 180 градусов;
  • максимальный потребляемый ток: 150 мА;
  • символьный тип отображения + возможна загрузка (формат 16х2);
  • светодиодная подсветка;
  • рабочие температуры: -20 … +70С;
  • габариты: 80х36х14 мм (размер 2.6 дюйма).

Подключение дисплея LCD 1602 к Arduino по I2C

Чтобы приступить к процессу отметим один важный момент – рассматриваемый ЖК экран имеет аж 16 выводов, 6 их которых обязательны. Именно поэтому оптимальным вариантом для проектирования (и экономии портов) считают I2C /IIC переходник. С его помощью можно соединить экран 1602 и популярные контроллеры Ардуино Nano ∕ Uno ∕ Mega при помощи лишь четырех пинов.

Распиновка выводов изображена на скриншоте:
В чем же преимущества протокола I2C. Во-первых, для его функционирования требуется всего 2 линии – SDA и SCL. Время разработки соответственно уменьшается. Во-вторых, можно подключить большее количество оборудования. Не стоит забывать также о простой процедуре диагностики сбоев и высокой степени защищенности данных. Из недостатков можно выделить возможные затруднения с программированием контроллера I2C (когда имеется несколько различных приборов).

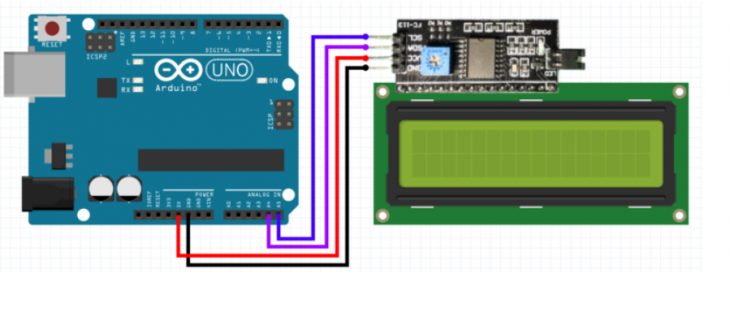

Схема подключения выглядит так:
В ней мы использовали: микроконтроллер Ардуино Uno, дисплей, макетную плату, потенциометр, комплект соединительных проводов (4 шт.).
Теперь разберем библиотеки для проверки работоспособности и дальнейшего программирования. Их две:
  • Wire.h – стандартная, можно найти в среде разработки Arduino IDE.
  • LiquidCrystal_I2C.h – с командами для управления дисплеем по шине I2C. Ее следует скачать, а затем установить в папку «Библиотеки».
Напишем небольшой скетч:
#include <Wire.h>
#include <LiquidCrystal_I2C.h> // Подключение библиотеки
//#include <LiquidCrystal_PCF8574.h> // Подключение альтернативной библиотеки
LiquidCrystal_I2C lcd(0x27,16,2); // Указываем I2C адрес (наиболее распространенное значение), а также параметры экрана (в случае LCD 1602 - 2 строки по 16 символов в каждой
//LiquidCrystal_PCF8574 lcd(0x27); // Вариант для библиотеки PCF8574
void setup()
{
  lcd.init();                      // Инициализация дисплея
  lcd.backlight();                 // Подключение подсветки
  lcd.setCursor(0,0);              // Установка курсора в начало первой строки
  lcd.print("Hello");       // Набор текста на первой строке
  lcd.setCursor(0,1);              // Установка курсора в начало второй строки
  lcd.print("ArduinoMaster");       // Набор текста на второй строке
}
void loop()
{
}
Конечно же наш пример схемы не панацея – его можно дополнять и видоизменять, например, добавить в сборку датчик освещенности (фоторезистор).
Если у вас возникли проблемы, попробуйте изменить контрастность экрана – иногда она слишком занижена ∕ завышена и просто не видно текста. Не помешает также проверить корректность подключения всех контактов и питание.

Надеемся, у вас все получится! Желаем удачи!
