Arduino IDE

Arduino IDE – это простой, но функциональный продукт для создания ПО, которым управляются многочисленные устройства, собранные начинающими и опытными электронщиками. Соединение ПК с микроконтроллером реализовано через интерфейс USB. Код на языке C++ пишется в редакторе, в котором есть подсветка команд и спеллчекер.

Среда разработки программного обеспечения (IDE) для конструктов на основе плат Arduino появилась одновременно с аппаратной частью популярной платформы. Это логично, ведь концепция, при которой инженеру не приходится работать с программатором, подразумевает, что инструкции должны быть легко прошиты в микроконтроллер.

Низкий порог вхождения в конструирование собственных электронных устройств достигается за счет простоты написания программной части. В каждый микроконтроллер вшит загрузчик ПО, который трансформирует инструкции, написанные человеком, в машинные коды без использования аппаратного программатора. Начинающие разработчики и опытные инженеры-электронщики ценят легкость, с которой создается работающий прототип или готовое устройство. Для работы с аппаратурой необходим только компьютер с установленной средой разработки, которая свободно распространяется.

Что такое Arduino?

Простая разработка любого электронного устройства – вот, что такое Arduino. Прототип собирается на основе стандартных компонентов и легко конфигурируется без программатора: начинающему электронщику достаточно знать синтаксис языка С++ для создания инструкций.

Микроконтроллеры продаются на одной плате вместе с минимальной обвязкой, требующейся для работы: генератор тактовой частоты, стабилизатор электропитания и так далее. Вариантов управляющих плат выпускается несколько, но еще больше – плат расширения. А поскольку архитектура открыта, то аппаратных дополнений платформы от различных производителей достаточно для самого смелого технического творчества.

Виды плат Arduino

Печатные платы управления, которые составляют основу любого устройства, различают прежде всего по типу микроконтроллера. Начальные версии идут с чипами ATmega328:

С оговоркой в список попадает и LilyPad с контроллером ATmega328p. Общими у этих плат будут объемы ОЗУ и Flash – 2 и 32 КБ соответственно. Различия заключаются в количестве выходов, аналоговых и цифровых. Это основные платы Arduino, на которых строится множество устройств.

Кроме них есть еще и платы Leonardo и Micro с чипом ATmega32u4, а также Mega c чипом от того же производителя Atmel, но его цифры – 2560.

Что такое Arduino IDE?

Интегрированная среда разработки для управляющего кода называется Arduino IDE. Включает в себя редактор, препроцессор и компилятор. Может быть дополнена подключаемыми библиотеками с самым разным функционалом. Готовый код заливается непосредственно в устройство, но может быть сохранен и в качестве отдельного файла с расширением «*.ino».

Что такое скетч для Ардуино?

Программный код для реализации тех или иных аппаратных функций в среде Arduino называют скетчем. Обязательное условие для корректного выполнения программы на физическом устройстве – наличие двух частей.

  • void setup(), в которой описывается окружение, в котором будет выполнена программа (переменные, PIN`ы платы, библиотеки и т.д.)
  • void loop(), бесконечный цикл, который выполняется до тех пор, пока оборудование не будет выключено

Скачать Arduino IDE

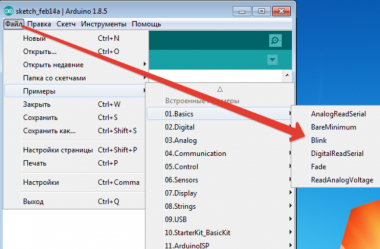

Arduino IDE включает в себя не только редактор, но еще и компилятор, работающий в паре с загрузчиком. Для ознакомления с возможностями предусмотрены готовые шаблоны кода, которые сразу загружаются в устройство. Новичкам обычно демонстрируют мигание светодиода с заданной периодичностью. Шаблон этого кода можно загрузить в редактор через меню «Файл», в котором есть отдельный пункт «Примеры» или, в зависимости от версии, «Образцы».

Среда разработки распространяется свободно. Инсталляторы Arduino IDE можно скачать c нашего сайта для операционных систем Windows, Mac OS, Linux. В качестве компилятора среда использует небезызвестный avr-gcc, а значит, что «из коробки» пользователь получает поддержку оригинальных плат с архитектурой AVR и аналогов.

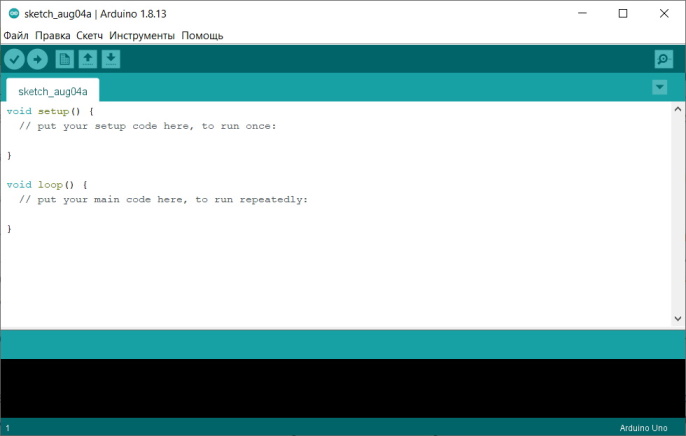

Интерфейс у IDE для Arduino предельно лаконичен: меню и функциональные кнопки – сверху, редактор – в центре, лог работы компилятора и загрузчика – внизу. В рабочей области открываются вкладки, но они в данном случае имеют особый смысл. Во-первых, не являются отдельными проектами: они разбивают код инструкции, который находится в одной папке, на смысловые части. Во-вторых, читаются и, главное, компилируется слева направо. И в-третьих, располагаются в алфавитном порядке.

Локализация Arduino IDE на русском выбирается после установки. Нативный для пользователя язык меню подключается стандартным способом, через настройки.

Среда разработки не предназначена для ведения сложных проектов с древовидной структурой файлов, но она по-прежнему остается популярной, так как работа с аппаратной частью не предполагает ветвлений. Оболочка IDE написана на Java и весьма тяжеловесна при запуске и компиляции кода, но главную задачу выполняет. Отправить код в микроконтроллер при помощи среды разработки можно легко и быстро.

Платы Arduino
personКалугин Антон access_time28-07-2020, 16:53

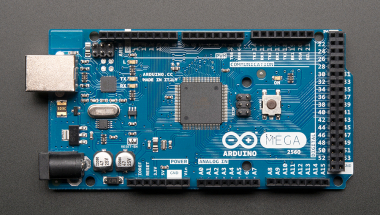

Arduino Mega 2560 - это обновленная версия платы Мега. Она компактна, функциональна, легко настраивается, имеет ряд преимуществ перед своими аналогами. Обо всем этом говорим сегодня в нашей...

personКалугин Антон access_time28-07-2020, 16:53

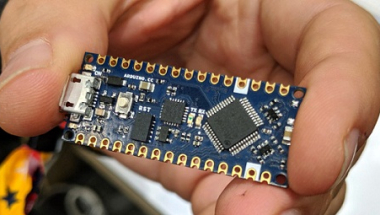

Arduino Nano является чуть ли не самой популярной отладочной платформой в линейке продуктов Ардуино. И это не удивительно, ведь эта плата имеет ряд достоинств, при этом она доступна по стоимости, да...

personКалугин Антон access_time28-07-2020, 16:53

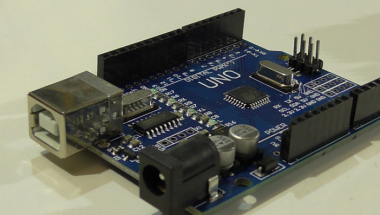

Arduino Uno – самая популярная плата в семействе Ардуино. Ее активно приобретают и используют во многих современных проектах, она проста в сборке и доступна по цене, достаточно компактна, имеет...

Последние статьи
access_time29-05-2020, 18:17 chat_bubble_outline0

В этой информационной статье разбираем подключение сенсора угарного газа MQ-7 к Ардуино. Мы уже говорили о подобных модулях, оценивали их высокую практичность...

access_time29-05-2020, 18:03 chat_bubble_outline0

На повестке дня еще один увлекательный и практичный проект – подключение датчика дыма MQ-2 к Arduino. Почему увлекательный – нет надобности пояснять, а вот о...

access_time29-05-2020, 16:39 chat_bubble_outline0

Подключение Motor Shield к Arduino у многих любителей электроники вызывает определенные затруднения. Тем не менее этот драйвер двигателей очень популярен и...

access_time29-05-2020, 16:28 chat_bubble_outline0

Сегодня рассматриваем I2C модуль расширения и подключение MCP23017 к Arduino. О подобных платах мы уже говорили. Их ценность и практичность для любителей...

access_time29-05-2020, 15:58 chat_bubble_outline0

В данной статье рассмотрим подключение Arduino Ethernet shield к Ардуино. Этот шилд создан для обмена информацией между локальной сетью и контроллером, а...

access_time29-05-2020, 15:49 chat_bubble_outline0

Сборка STM32 и LCD1602 часто используется электронщиками в современных проектах. В принципе, это не удивительно, ведь текстовые ЖК-дисплеи с I2C-адаптером...

access_time29-05-2020, 15:43 chat_bubble_outline0

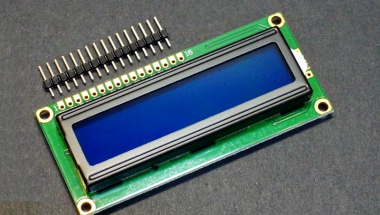

Как подключить LCD 1602 к Ардуино в домашних условиях и пользоваться всеми преимуществами этого цифрового устройства – рассказываем сегодня в новой статье....
