DS18B20 и Ардуино

13-12-2020, 16:31 0 комментариев
В этой статье обсуждаем подключение датчика температуры DS18B20 к Arduino. О подобных устройствах мы говорили мало, но это не означает, что их редко задействуют в современных проектах. Датчики температуры необходимы для контроля не только температурных показателей в помещениях, но и твердых объектов, жидкостей, металлов и т.д. Такие модули легки в сборке и настройке, доступны по цене, функциональны (считывают значения в пределах от −55 до +125 °C), а потому достойны нашего внимания.

Давайте рассмотрим одно из таких устройств – цифровой температурный датчик DS18B20. Его технические параметры:
  • напряжение: 3,3-5V;
  • наибольшее разрешение: 12 бит;
  • диапазон рабочих температур: 55 ... +125 С;
  • погрешность ∕ точность: 0,5 С (не более);
  • SRAM (оперативная память, сохранение полученных измерений) и EEPROM (энергонезависимая);
  • имеется уникальный серийный код;
  • длина провода: 10см.

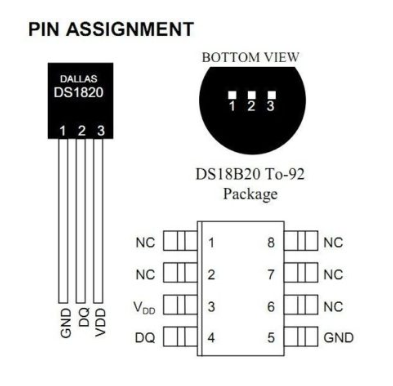

Распиновка микросхемы показана ниже:

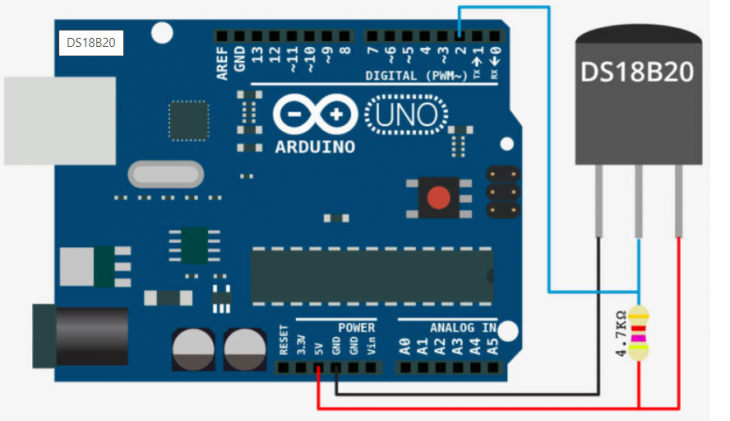

Разберем схему подключения, в которой использованы следующие аппаратные компоненты:
  1. плата расширения Ардуино Uno;
  2. датчик DS18B20;
  3. коннекторы;
  4. резистор на 4,7 кОм;
  5. макетная плата;
  6. USB-кабель (для подключения к ПК).
В скетче, который зальем ниже, будет использоваться библиотека OneWire. Ее следует скачать и инсталлировать в папку libraries среды разработки IDE.
Прописываем коды:
#include <OneWire.h>
/*
* Описание взаимодействия с цифровым датчиком ds18b20
* Подключение ds18b20 к ардуино через пин 8
*/
OneWire ds(8); // Создаем объект OneWire для шины 1-Wire, с помощью которого будет осуществляться работа с датчиком
void setup(){
  Serial.begin(9600);
}
void loop(){
  // Определяем температуру от датчика DS18b20
  byte data[2]; // Место для значения температуры

  ds.reset(); // Начинаем взаимодействие со сброса всех предыдущих команд и параметров
  ds.write(0xCC); // Даем датчику DS18b20 команду пропустить поиск по адресу. В нашем случае только одно устрйоство
  ds.write(0x44); // Даем датчику DS18b20 команду измерить температуру. Само значение температуры мы еще не получаем - датчик его положит во внутреннюю память

  delay(1000); // Микросхема измеряет температуру, а мы ждем.

  ds.reset(); // Теперь готовимся получить значение измеренной температуры
  ds.write(0xCC);
  ds.write(0xBE); // Просим передать нам значение регистров со значением температуры
  // Получаем и считываем ответ
  data[0] = ds.read(); // Читаем младший байт значения температуры
  data[1] = ds.read(); // А теперь старший
  // Формируем итоговое значение:
  //    - сперва "склеиваем" значение,
  //    - затем умножаем его на коэффициент, соответсвующий разрешающей способности (для 12 бит по умолчанию - это 0,0625)
  float temperature =  ((data[1] << 8) | data[0]) * 0.0625;

  // Выводим полученное значение температуры в монитор порта
  Serial.println(temperature);

}
Особенностью именно этого модуля является способность передавать данные на управляющую плату всего через 1 пин. Это означает, что можно одновременно подключить до 127 таких датчиков (параллельно).

Подключить несколько датчиков DS18B20 к Ардуино

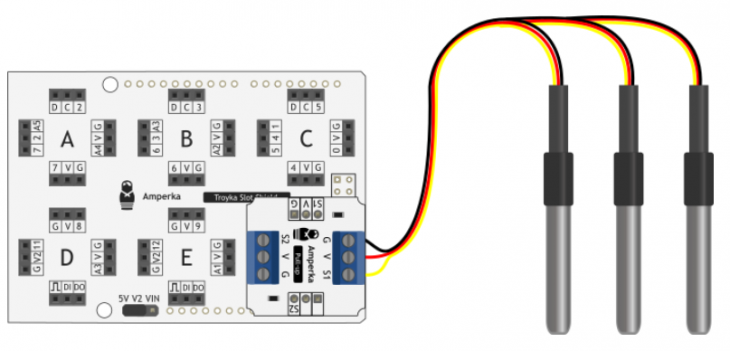

Рассмотрим вариант, когда нам необходимо в одной сборке использовать серию датчиков, а именно: два. Мы заменили микроконтроллер на Micro:
Принципиальная схема:
Пример прошивки:
// библиотека для работы с протоколом 1-Wire
#include <OneWire.h>
// библиотека для работы с датчиком DS18B20
#include <DallasTemperature.h>

// сигнальный провод датчика
#define ONE_WIRE_BUS 5

// создаём объект для работы с библиотекой OneWire
OneWire oneWire(ONE_WIRE_BUS);
// создадим объект для работы с библиотекой DallasTemperature
DallasTemperature sensors(&oneWire);
// создаём указатель массив для хранения адресов датчиков
DeviceAddress *sensorsUnique;
// количество датчиков на шине
int countSensors;

// функция вывода адреса датчика
void printAddress(DeviceAddress deviceAddress){
  for (uint8_t i = 0; i < 8; i++){
    if (deviceAddress[i] < 16) Serial.print("0");
    Serial.print(deviceAddress[i], HEX);
  }
}

void setup(){
  // инициализируем работу Serial-порта
  Serial.begin(9600);
  // ожидаем открытия Serial-порта
  while(!Serial);
  // начинаем работу с датчиком
  sensors.begin();
  // выполняем поиск устройств на шине
  countSensors = sensors.getDeviceCount();
  Serial.print("Found sensors: ");
  Serial.println(countSensors);
  // выделяем память в динамическом массиве под количество обнаруженных сенсоров
  sensorsUnique = new DeviceAddress[countSensors];

  // определяем в каком режиме питания подключены сенсоры
  if (sensors.isParasitePowerMode()) {
    Serial.println("Mode power is Parasite");
  } else {
    Serial.println("Mode power is Normal");
  }

  // делаем запрос на получение адресов датчиков
  for (int i = 0; i < countSensors; i++) {
    sensors.getAddress(sensorsUnique[i], i);
  }
  // выводим полученные адреса
  for (int i = 0; i < countSensors; i++) {
    Serial.print("Device ");
    Serial.print(i);
    Serial.print(" Address: ");
    printAddress(sensorsUnique[i]);
    Serial.println();
  }
  Serial.println();
  // устанавливаем разрешение всех датчиков в 12 бит
  for (int i = 0; i < countSensors; i++) {
    sensors.setResolution(sensorsUnique[i], 12);
  }
}

void loop(){
  // переменная для хранения температуры
  float temperature[10];
  // отправляем запрос на измерение температуры всех сенсоров
  sensors.requestTemperatures();
  // считываем данные из регистра каждого датчика по очереди
  for (int i = 0; i < countSensors; i++) {
    temperature[i] = sensors.getTempCByIndex(i);
  }
  // выводим температуру в Serial-порт по каждому датчику
  for (int i = 0; i < countSensors; i++) {
    Serial.print("Device ");
    Serial.print(i);
    Serial.print(" Temp C: ");
    Serial.print(temperature[i]);
    Serial.println();
  }
  Serial.println();
  // ждём одну секунду
  delay(1000);
}
Создавайте собственные проекты с термометрами – это увлекательно и несложно! А мы прощаемся – до новых встреч!
