Подключение SI4432 к Ардуино

В данном материале хотим рассмотреть подключение SI4432 к Arduino, параметры модуля и сферу его применения. Пожалуй, начнем с последнего пункта. Подобные датчики предназначены для использования в системах, в которых задействована беспроводная передача цифрового сигнала на довольно большие расстояния (между двумя объектами).

По сути это означает применение устройства в проектах контроля температурных (и других) показаний, в качестве сенсоров влажности, для усовершенствования систем полива в с ∕ х, на промышленных предприятиях и т.п. Кроме того, прибор подходит для конструирования цифровых систем домашней автоматизации и конечно - «умных домов».

Поговорим о технических характеристиках радио модуля:

• напряжение питания: 1.8-3.6V;
• скорость передачи: 0.123-256 kbps;
• диапазон рабочих температур: -20 ... +60 °C;
• виды модуляции: FSK, GFSK, OOK;
• мощность передатчика: до +20 dBm;
• чувствительность: до 121дБм;
• антенна: 16мм (высота);
• размеры: 16,5 х 16,5 мм;
• вес: приблизительно 2 г.

Функционирует в диапазоне частот 240 - 930 МГц (расстояние: до 1 км на открытом пространстве и 100 – 300 метров в закрытом).

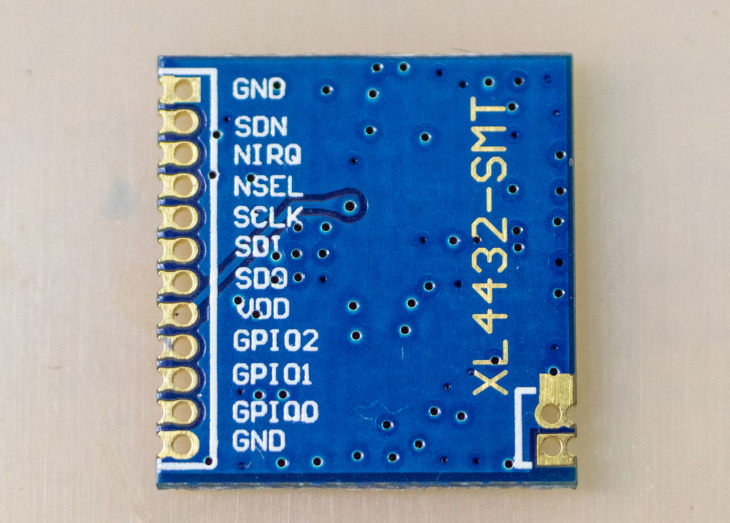

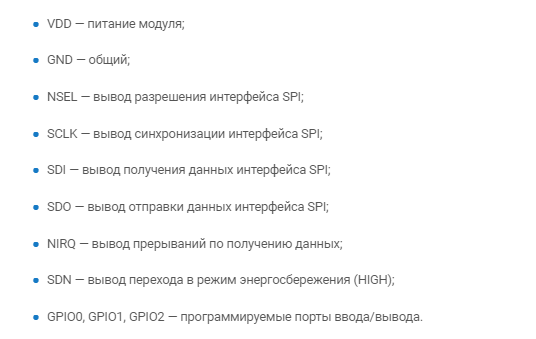

Обратите внимание на распиновку выводов (зависит от версии и наличия гребенки):

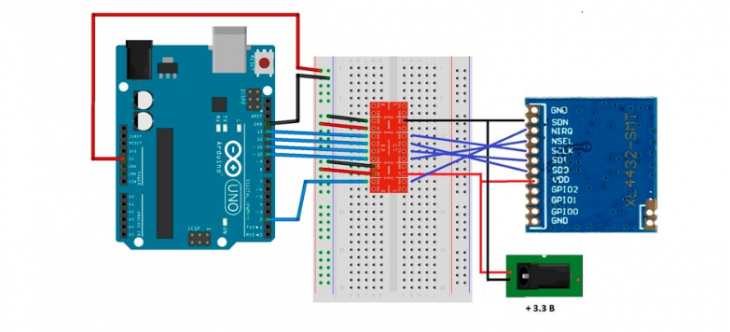

Далее рассмотрим схему подключения. Для ее реализации нам нужны такие аппаратные компоненты: микроконтроллер Arduino Uno, источник питания (3.3 В), датчик радиомодуля, соединительные провода, макетная плата.

Для облегчения процесса прошивки будем использовать специализированный софт – библиотеки RF22 и Wire (для управления интерфейсом). Их нужно скачать и инсталлировать в среду программирования IDE (стандартная папка libraries).

Напишем простой скетч (для тестирования отправки и получения значений):

#include <SPI.h>
#include <RH_RF22.h>  // http://www.airspayce.com/mikem/arduino/RF22/index.html

RH_RF22 rf22(10, 2);    // СS, INT .. по умолчанию 10, (D2)


void setup() {
    Serial.begin(9600);
  if (!rf22.init()) // по умолчанию, мощьность 8DBM, частота 434.0MHz, 0.05MHz AFC pull-in, modulation FSK_Rb2_4Fd36
    Serial.println("init failed");


  rf22.setTxPower(RH_RF22_RF23B_TXPOW_1DBM);        // RH_RF22_TXPOW_1DBM
                                                    // RH_RF22_TXPOW_2DBM
                                                    // RH_RF22_TXPOW_5DBM
                                                    // RH_RF22_TXPOW_8DBM
                                                    // RH_RF22_TXPOW_11DBM
                                                    // RH_RF22_TXPOW_14DBM
                                                    // RH_RF22_TXPOW_17DBM
                                                    // RH_RF22_TXPOW_20DBM

  rf22.setFrequency(446.0);                         // частота 466.0мгц, шаг 0.05мгц.
//  rf22.setFrequency(446.0, 0.1);                  // тоже, но с автоподстройкой в 100кгц (по умолчанию 0,05)

  rf22.setModemConfig(RH_RF22::GFSK_Rb2_4Fd36);     // скорость и модуляция, Rb = 2.4kbs, Fd = 36kHz.
                          // http://www.airspayce.com/mikem/arduino/RF22/classRF22.html#a76cd019f98e4f17d9ec00e54e5947ca1
}

void loop() {

    uint8_t data[] = "Hello!";                      // заполняем массив

    rf22.send(data, sizeof(data));                 // отправляем
    rf22.waitPacketSent();                          // ждем пока пакет будет отправлен

    delay(500);                                     // просто ждем
}

Проверить корректность полученных значений можно в мониторе последовательного порта (Ctrl+Shift+M).

Напоминаем, любую схему можно модернизировать и изменить. В этом конкретном случае можно добавить еще один контроллер и макетную плату для отправки информации по радиосвязи, а также при желании подключить другие дополнительные датчики и модули. Все в ваших руках! Желаем удачной компиляции!
