Метеостанция BME280 и ESP2866

Метеостанция BME280 и ESP2866 - тема нашего сегодняшнего обсуждения. Мы с вами много говорили о датчиках атмосферного давления, их роли в современном проектировании и радиотехнике. Настал черед рассмотреть более детально один из самых простых и стандартных проектов с применением данных сенсоров и конечно платы NodeMCU (на базе микрочипа ESP8266).

Начнем по традиции с технических характеристик цифрового барометра:

• напряжение питания: 3.3V;
• диапазон измерения давления: 300-1100 hPa;
• -- температуры: от -40 до +85 °C;
• влажность: 0 - 100 %;
• тип прошивки: SPI, I2C.

Подробнее можно почитать в отдельной статье ТУТ. А мы продолжаем.

Так для чего же нужна домашняя метеостанция, когда существует Интернет и множество других информационных источников? – Поясняем, синоптики дают обычно лишь усредненный анализ информации о погоде по нашему региону. Он часто бывает неточным или совсем приблизительным. Имея под рукой собственную синоптическую станцию (установленную в вашем месте проживания), вы открываете доступ к надежным информационным данным и точно знаете, когда пойдет дождь ∕ выпадет снег. Кроме того, подобный бытовой прибор сообщит вам о влажности в квартире и за ее пределами. Удобно, не правда ли?

Подключение BME280 к NodeMCU

Нам понадобятся такие аппаратные компоненты:

1. Контроллер ESP2866
2. Модуль датчика
3. Соединительные провода

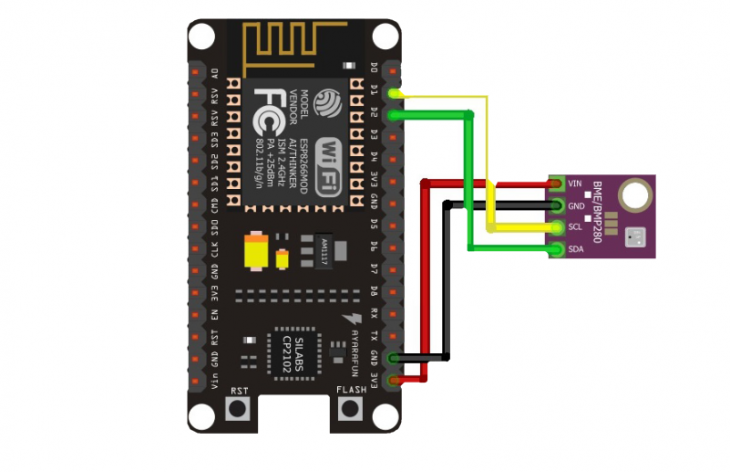

Перед вами принципиальная схема сборки:

Для дальнейшего тестирования нашей разработки и компиляции понадобится специализированный софт – библиотеки Adafruit_Sensor, Adafruit_BME280, Wire (для контроля интерфейса), ESP8266WiFi.
https://github.com/adafruit/Adafruit_BME280_Library
https://github.com/adafruit/Adafruit_Sensor

Они позволят сэкономить нам время для написания кодов. Просто скачайте их (по данным ссылкам) и добавьте в среду программирования Ардуино IDE (открываем Менеджер, идем по пути: Скетч > Подключить библиотеку > Добавить .ZIP). Перезапускаем ПО.

Теперь можно написать скетч:

/*
Тестировалось на Arduino IDE 1.8.5
Дата тестирования 03.10.2019г.
*/

#include <ESP8266WiFi.h>                                // Подключаем библиотеку ESP8266WiFi
#include <Wire.h>                                       // Подключаем библиотеку Wire
#include <Adafruit_BME280.h>                            // Подключаем библиотеку Adafruit_BME280
#include <Adafruit_Sensor.h>                            // Подключаем библиотеку Adafruit_Sensor

#define SEALEVELPRESSURE_HPA (1013.25)                  // Задаем высоту

Adafruit_BME280 bme;                                    // Установка связи по интерфейсу I2C

const char* ssid = "Название Вашей WiFi сети";          // Название Вашей WiFi сети
const char* password = "Пароль от Вашей WiFi сети";     // Пароль от Вашей WiFi сети

WiFiServer server(80);                                  // Указываем порт Web-сервера
String header;

void setup() {
  Serial.begin(115200);                                 // Скорость передачи 115200
  bool status;

  if (!bme.begin(0x76)) {                               // Проверка инициализации датчика
    Serial.println("Could not find a valid BME280 sensor, check wiring!"); // Печать, об ошибки инициализации.
    while (1);                                          // Зацикливаем
  }

  Serial.print("Connecting to ");                       // Отправка в Serial port
  Serial.println(ssid);                                 // Отправка в Serial port
  WiFi.begin(ssid, password);                           // Подключение к WiFi Сети
  while (WiFi.status() != WL_CONNECTED) {               // Проверка подключения к WiFi сети
    delay(500);                                         // Пауза
    Serial.print(".");                                  // Отправка в Serial port
  }

  Serial.println("");                                   // Отправка в Serial port
  Serial.println("WiFi connected.");                    // Отправка в Serial port
  Serial.println("IP address: ");                       // Отправка в Serial port
  Serial.println(WiFi.localIP());                       // Отправка в Serial port
  server.begin();
}

void loop(){
  WiFiClient client = server.available();               // Получаем данные, посылаемые клиентом

  if (client) {
    Serial.println("New Client.");                      // Отправка "Новый клиент"
    String currentLine = "";                            // Создаем строку для хранения входящих данных от клиента
    while (client.connected()) {                        // Пока есть соединение с клиентом
      if (client.available()) {                         // Если клиент активен
        char c = client.read();                         // Считываем посылаемую информацию в переменную "с"
        Serial.write(c);                                // Отправка в Serial port
        header += c;
        if (c == '\n') {                                // Вывод HTML страницы
          if (currentLine.length() == 0) {
            client.println("HTTP/1.1 200 OK");          // Стандартный заголовок HT
            client.println("Content-type:text/html ");
            client.println("Connection: close");        // Соединение будет закрыто после завершения ответа
            client.println("Refresh: 10");              // Автоматическое обновление каждые 10 сек
            client.println();

            client.println("<!DOCTYPE html><html>");    // Веб-страница создается с использованием HTML
            client.println("<head><meta name=\"viewport\" content=\"width=device-width, initial-scale=1\">");
            client.println("<meta charset='UTF-8'>");   // Делаем русскую кодировку
            client.println("<link rel=\"icon\" href=\"dаta:,\">");

            client.println("<style>body { text-align: center; font-family: \"Trebuchet MS\", Arial;}");
            client.println("table { border-collapse: collapse; width:40%; margin-left:auto; margin-right:auto; }");
            client.println("th { padding: 12px; background-color: #0043af; color: white; }");
            client.println("tr { border: 1px solid #ddd; padding: 12px; }");
            client.println("tr:hover { background-color: #bcbcbc; }");
            client.println("td { border: none; padding: 12px; }");
            client.println(".sensor { color:white; font-weight: bold; background-color: #bcbcbc; padding: 1px; }");

            client.println("</style></head><body><h1>Метеостанция на BME280 и ESP8266</h1>");
            client.println("<table><tr><th>Параметр</th><th>Показания</th></tr>");
            client.println("<tr><td>Температура</td><td><span class=\"sensor\">");
            client.println(bme.readTemperature());
            client.println(" *C</span></td></tr>");
            client.println("<tr><td>Давление</td><td><span class=\"sensor\">");
            client.println(bme.readPressure() / 100.0F);
            client.println(" hPa</span></td></tr>");
            client.println("<tr><td>Приблизительная высота над уровнем моря</td><td><span class=\"sensor\">");
            client.println(bme.readAltitude(SEALEVELPRESSURE_HPA));
            client.println(" m</span></td></tr>");
            client.println("<tr><td>Влажность</td><td><span class=\"sensor\">");
            client.println(bme.readHumidity());
            client.println(" %</span></td></tr>");
            client.println("</body></html>");

            client.println();
            break;
          } else {
            currentLine = "";
          }
        } else if (c != '\r') {
          currentLine += c;
        }
      }
    }
    header = "";
    client.stop();
    Serial.println("Client disconnected.");
    Serial.println("");
  }
}

Конечно, при желании вы можете модернизировать схему, добавив в нее OLED-дисплей (LCD TFT Display), газоанализатор, датчик CO2 и другие устройства. Как видите, процесс очень увлекателен и имеет явную практическую ценность. Экспериментируйте, создавайте собственные проекты!
