Подключение INA219 к Arduino

26-02-2020, 16:31 0 комментариев
Продолжаем цикл статей про подключение различных цифровых устройств к Ардуино – на очереди неплохой датчик тока и напряжения на микросхеме INA219. Модуль достаточно универсален и функционален, легок в сборке, имеет компактный размер, обладает высокими показателями точности измерений, потому применяется во многих интересных проектах «ардуинщиков» и любителей «самоделок». Мы также решили познакомить с ним наших читателей.

Начнем по традиции с базовых технических параметров:
  • напряжение питания: 3-5В;
  • max измеряемый ток: 3,2А; напряжение: +-26 В;
  • разрешение: 12bit;
  • диапазон температур: -40C - 125C;
  • тип шины: I2C;
  • скорость: 3,4 МГц;
  • габариты: 23х20 мм.
Как вы поняли, использовать сенсор можно в различных системах контроля за процессом заряда/разряда аккумуляторных батарей, источниках питания с контролем напряжения и потребляемого нагрузкой тока. Для этих целей в микросхеме продумана опция калибровки результатов (для увеличения их точности).

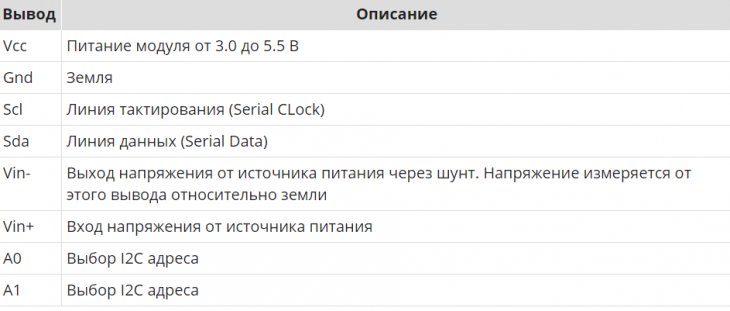

Распиновка платы показана ниже:

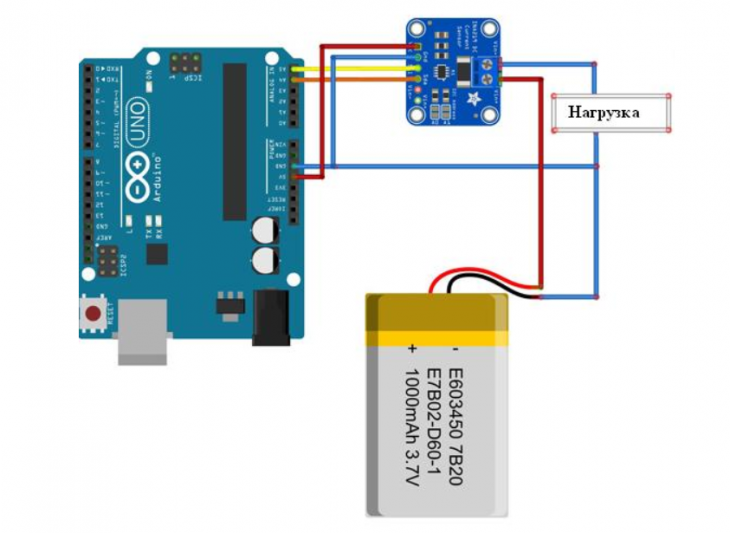

Подключение INA219 к Ардуино схематически выглядит следующим образом:

Мы использовали такие аппаратные компоненты как: микроконтроллер Ардуино Uno, модуль датчика тока и напряжения, соединительные провода, штыревой разъём и клеммник (не входят в комплект при покупке).

Для реализации проверки работоспособности, а также с целью облегчения процесса программирования, рекомендуем использовать специализированные библиотеки - Wire (для управления интерфейсом) и Adafruit INA219. Последнюю можно скачать и инсталлировать без особых проблем - кликайте тут
https://github.com/adafruit/Adafruit_INA219

Единственный важный нюанс – не забывайте сохранять разархивированные файлы в директорию libraries в среде программирования IDE – тогда у вас все получится.

Вернемся к прошивке. Заливаем на плату скетч:
#include <Wire.h>
#include  // Adafruit_INA219 sensor219; // Declare and instance of INA219

void setup(void)
{

  Serial.begin(9600);
  sensor219.begin();

}

void loop(void)
{
  float busVoltage = 0;
  float current = 0; // Measure in milli amps
  float power = 0;

  busVoltage = sensor219.getBusVoltage_V();
  current = sensor219.getCurrent_mA();
  power = busVoltage * (current/1000); // Calculate the Power


  Serial.print("Bus Voltage:   ");
  Serial.print(busVoltage);
  Serial.println(" V");

  Serial.print("Current:       ");
  Serial.print(current);
  Serial.println(" mA");

  Serial.print("Power:         ");
  Serial.print(power);
  Serial.println(" W");

  Serial.println("");

  delay(2000);
}
Управляется модуль через последовательный порт. Открыть можно через меню Инструменты или при помощи клавиш Ctrl+Shift+M.
В целом прибор довольно практичен и несомненно пригодится в конструировании, проектировании, бытовой и автомобильной электронике.
