MCP23017 и Arduino

Сегодня рассматриваем I2C модуль расширения и подключение MCP23017 к Arduino. О подобных платах мы уже говорили. Их ценность и практичность для любителей «самоделок» просто безгранична, ведь они позволяют расширить возможности микроконтроллера дешево и эффективно, без множества проводов и приобретения дополнительного оборудования.

Конкретно этот модуль добавляет 16 цифровых kbybq - портов. Любопытно то, что их можно настроить на выход и вход. Как вы поняли из названия выше, он взаимодействует с шиной I2C (но есть вариант и для SPI), гибок в конфигурациях и легок в сборке.

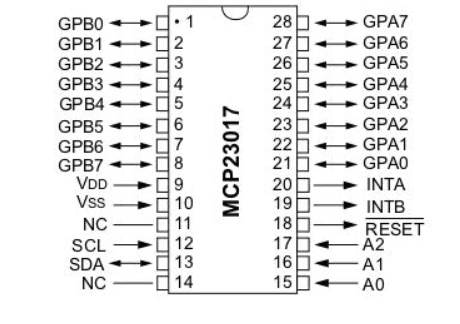

Распиновка устройства показана ниже:
Обратите внимание на технические характеристики микросхемы:

• напряжение: 1,8В-5,5V;
• потребляемый ток: 150мА;
• режимы функционирования интерфейса: 100кГц/400кГц/1,7МГц;
• габариты: 19х51 мм.

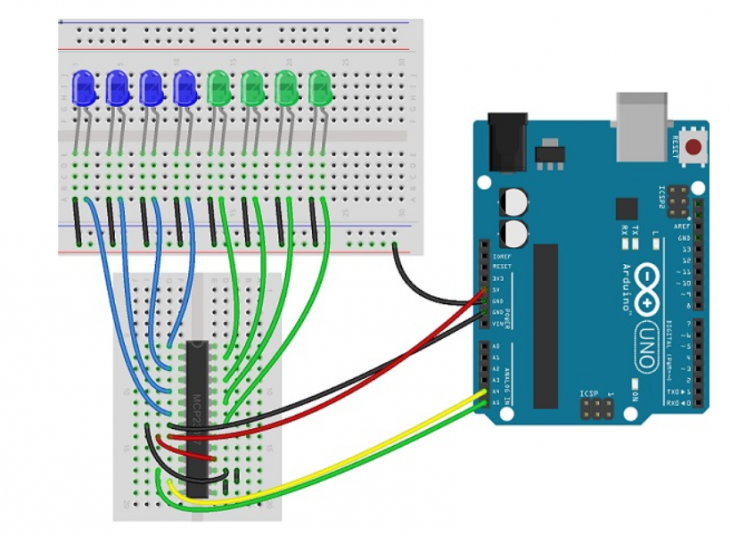

Теперь основной момент статьи – пробуем подключить Модуль MCP23017 к Ардуино. Простейшая схема сборки показана на скриншоте:
В ней задействовано такое "железо": микроконтроллер Arduino Uno, плата расширения, соединительные провода.
Для дальнейшей реализации нам понадобится стандартная специализированная библиотека Wire (для управления интерфейсом). Она уже имеется в среде разработки IDE, ничего скачивать не нужно.

Прописываем проверочный скетч:

#include "Wire.h"

void setup()
{
 Wire.begin(); // активируем шину I2C
// устанавливаем линии на выход
 Wire.beginTransmission(0x20);
 Wire.write(0x00); // регистр IODIRA
 Wire.write(0x00); // устанавливаем все линии порта A на выход
 Wire.endTransmission();
}

void loop()
{
  Wire.beginTransmission(0x20);
  Wire.write(0x12);      // адресный банк A
  Wire.write((byte)0xAA);  // отправляемое значение - все линии в лог. 1
  Wire.endTransmission();
  delay(500);
  Wire.beginTransmission(0x20);
  Wire.write(0x12);      // адресный банк A
  Wire.write((byte)0x55);  // отправляемое значение - все линии в лог. 1
  Wire.endTransmission();
  delay(500);
}

Такие адаптеры расширения – бюджетный вариант для увеличения функциональности на этапах проектирования. С ними вы значительно повысите количество подключаемых устройств, а значит, расширите их возможности.

На этом пока все! Желаем удачи!
